المكونات الإلكترونية الصخرية الصفيحة الدفعية الفرن الدقيق موثوق به
فرن الصفائح الدفعية لتجفيف المكونات الإلكترونية: دقيق وموثوق به
1لمحة موجزة
في مجال تصنيع الإلكترونيات الحديثة، ظهرت فرن الصفائح الدفعية كأداة لا غنى عنها لتخمير المكونات الإلكترونية. Sintering is a crucial process in which powdered or compacted materials are heated to a temperature below their melting point to enhance their physical and mechanical properties through particle bonding.

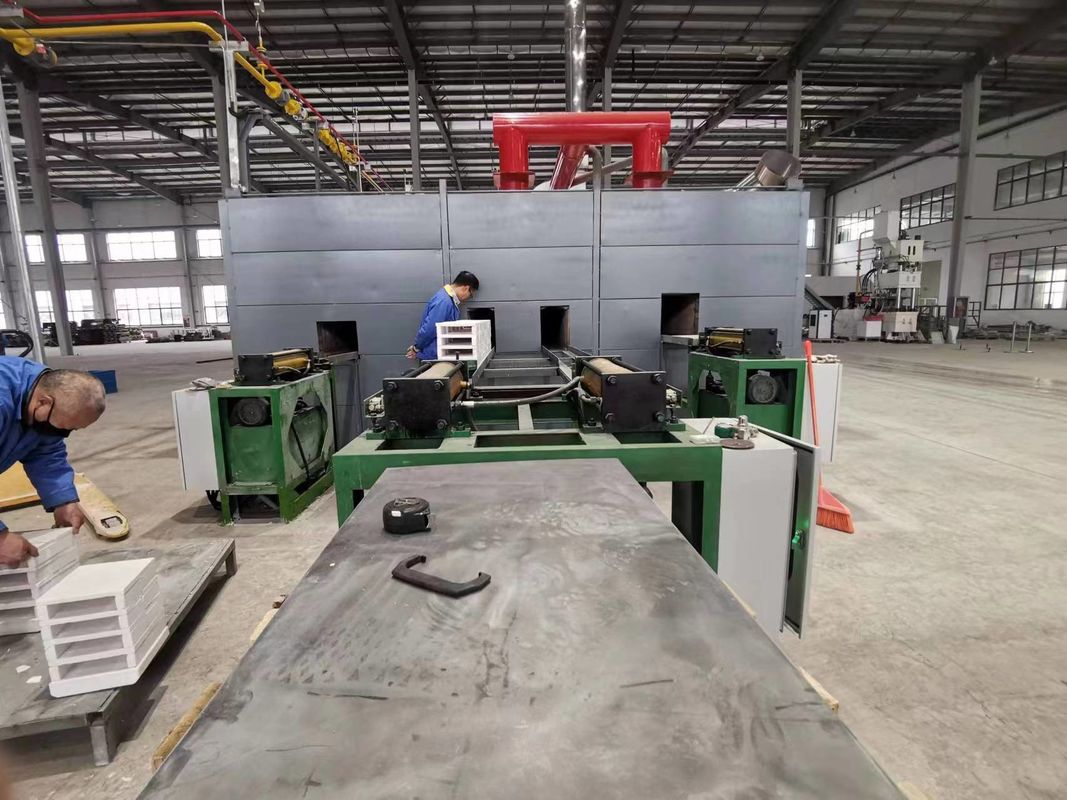

فرن الصفيحة الدفعية، المعروف أيضا باسم فرن نوع الدفع، يعمل على مبدأ التدفق المستمر. وهو يتكون من عدة مكونات رئيسية. منطقة التحميل هي حيث المكونات الإلكترونية،غالباً في شكل رقائق صغيرة، مكثفات، المقاومات، أو الركائز السيراميكية مع مواد مستودعة، يتم وضعها على لوحات دفع مصممة خصيصا.ثم يتم دفع هذه لوحات الدفع تدريجيا من خلال الفرن بواسطة آلية دفع ميكانيكية.
الغلاف الجوي داخل الفرن هو أيضا عامل حاسم. اعتمادا على طبيعة المكونات الإلكترونية وعملية التجمد، يمكن أن يتم ملء الفرن بغازات مختلفة. على سبيل المثال،في بعض الحالات، يتم استخدام غاز خامل مثل النيتروجين أو الأرجون لمنع أكسدة المكونات أثناء التجمد.يمكن إدخال غاز تخفيف مثل الهيدروجين لتسهيل بعض التفاعلات الكيميائية المفيدة لعملية التخمير.
تصميم وتشغيل فرن الصفائح الدفعية مُتلقية للغاية. تستخدم أنظمة تحكم متقدمة لمراقبة وتعديل المعلمات مثل درجة الحرارة، سرعة الدفع،ومعدل تدفق الغاز في الوقت الحقيقيلا يضمن هذا التشغيل الآلي فقط نتائج متسقة وموثوقة للتخمر ولكن أيضا يزيد بكثير من كفاءة الإنتاج، مما يجعله مناسبة لتصنيع الإلكترونيات على نطاق واسع.
2الخصائص
2.1 تحكم دقيق في درجة الحرارة
واحدة من أكثر الميزات المتميزة لفرن الصفائح الدفعية لتخمير المكونات الإلكترونية هي قدرته على توفير تحكم دقيق للغاية في درجة الحرارة.نظام التدفئة متعدد المناطق يسمح لإنشاء ملفات تعريف درجة الحرارة المعقدةيمكن تحقيق دقة درجة الحرارة ضمن ± 1 °C في العديد من أفران الصفائح المضغوطة الحديثة.هذه الدقة حاسمة لأن حتى اختلافات درجة الحرارة الصغيرة يمكن أن يكون لها تأثير كبير على جودة وأداء المكونات الإلكترونيةعلى سبيل المثال ، في تجميد المكثفات السيرامية ، يمكن أن تؤدي درجة حرارة غير صحيحة أثناء عملية التجميد إلى قيم سعة غير متسقة ،غير مقبول في الدوائر الإلكترونية عالية الأداء.
2.2 بيئة تسخين مستقرة
يضمن تصميم فرن الألواح الدفعية بيئة تسخين مستقرة. المواد العازلة المستخدمة في جدران الفرن ذات جودة عالية ، مما يقلل من فقدان الحرارة إلى المحيط.هذا ليس فقط يساعد في الحفاظ على درجة حرارة ثابتة داخل الفرن ولكن يساهم أيضا في كفاءة استخدام الطاقةالتوزيع المتساوي للحرارة داخل غرفة الفرن، والذي يتحقق من خلال ترتيب دقيق لعناصر التدفئة،يضمن أن جميع المكونات الإلكترونية على لوحات الدفع تخضع لنفس ظروف درجة الحرارة أثناء التجمدهذا أمر ضروري لإنتاج مكونات ذات خصائص متسقة، وهو شرط رئيسي في صناعة الإلكترونيات.
2.3 دفع سلس - حركة الصفيحة
ويتم تصميم آلية الدفع الميكانيكية من فرن لوحة الدفع لتوفير حركة سلسة ومتسقة من لوحات الدفع.هذا أمر مهم لأن التوقف المفاجئ أو الحركات المرتجفة يمكن أن تسبب خلل في ترتيب المكونات الإلكترونية على الألواح أو حتى تلف المكونات الحساسةالحركة السلسة تضمن أن المكونات تتقدم من خلال منطقة التسخين بمعدل ثابت ، وفقًا لملف درجة الحرارة والوقت المحدد مسبقًا بدقة.يمكن ضبط حركة لوحة الدفع لتتناسب مع مختلف عمليات التخميرعلى سبيل المثال، بالنسبة للمكونات التي تتطلب وقتًا أطول في درجة حرارة معينة، يمكن تباطؤ سرعة الدفع.
2.4 الغلاف الجوي القابل للتخصيص
كما ذكر سابقا، يمكن تجهيز فرن الصفائح الدفعية بأنظمة للسيطرة على الغلاف الجوي داخل الفرن. هذه الميزة قابلة للتخصيص بشكل كبير.يمكن للمصنعين الاختيار من بين مجموعة متنوعة من الغازات أو خليطات الغازات اعتمادًا على المتطلبات المحددة للمكونات الإلكترونية التي يتم تجميعهاعلى سبيل المثال، في التخمير لبعض المكونات الإلكترونية القائمة على المعادن، هناك حاجة إلى جو تخفيض لمنع الأكسدة وتعزيز التفاعلات الكيميائية المرجوة.القدرة على التحكم بدقة في معدل تدفق الغاز وتكوينه يزيد من مرونة الفرن، مما يسمح بتحسين عملية التخمير لأنواع مختلفة من المكونات الإلكترونية.
2.5 القدرة الإنتاجية العالية
عملية التدفق المستمر من فرن لوحة الدفع يجعلها مناسبة للغاية للإنتاج بكميات كبيرة. يمكن تحميل العديد من لوحات الدفع مع المكونات الإلكترونية في وقت واحد،وبينما تتحرك مجموعة واحدة من المكونات من خلال الفرن، ويمكن تحميل دفعة أخرى في منطقة التحميل. وهذا يؤدي إلى ارتفاع معدل الإنجاز، وهو أمر ضروري لتلبية الطلبات واسعة النطاق لصناعة الإلكترونيات.التشغيل الآلي للفرن يقلل من الحاجة إلى تدخل يدوي، زيادة كفاءة الإنتاج وتقليل خطر العيوب المتعلقة بالخطأ البشري في المكونات المخفوقة.
3التطبيقات
3.1 تجميد مكثفات السيراميك
تستخدم مكثفات السيراميك على نطاق واسع في الدوائر الإلكترونية لقدرتها على تخزين الطاقة الكهربائية وإطلاقها. عملية التخمير في فرن لوحة الدفع أمر حاسم لإنتاجها.يتم تصنيع مكثفات السيراميك عادة من خليط من مسحوق السيراميك والمواد الإضافية الأخرىأثناء التجفيف ، ترتبط جزيئات السيراميك معًا ، وتشكل بنية كثيفة ومتجانسة.
التحكم الدقيق في درجة حرارة فرن الصفائح الدفعية أمر ضروري لتحقيق الخصائص الكهربائية المطلوبة للمكثفات السيرامية.الخ.، لديها متطلبات ثابتة كهربائية محددة تعتمد على درجة الحرارة. عن طريق التحكم بعناية في ملف درجة الحرارة في الفرن،يمكن للمصنعين التأكد من أن المكثفات السيراميكية المخففة تلبي هذه المتطلباتعلى سبيل المثال، درجة حرارة التكثيف لـ X7R المكثفات السيرامية عادة ما تكون في نطاق 1200 - 1300 درجة مئوية.نظام التدفئة المتعدد المناطق من فرن لوحة الدفع يسمح لسلسلة تدفئة بطيئة ومسيطرة - حتى هذه درجة الحرارة، تليها وقت البقاء في درجة حرارة الذروة لضمان التخمير الكامل.بيئة التسخين المستقرة وحركة صفيحة الدفع السلسة تمنع أي شقوق أو تشوه للمكثفات أثناء عملية التجمد، مما يؤدي إلى منتجات عالية الجودة مع قيم سعة ثابتة.
3.2 تجميد المقاومات
المقاومات هي مكون إلكتروني أساسي آخر، وتلعب فرن الصفائح الدفعية دوراً حيوياً في إنتاجها.كربون - فيلمفي حالة المقاومات ذات الأفلام السميكة التي تستخدم على نطاق واسع في الدوائر الصغيرة الهجينةيتم استخدام عملية التخمير في فرن لوحة الدفع لتجهيز وتكثيف مادة المقاومة.
مادة المقاومة، والتي عادة ما تكون خليطا من الجسيمات الموصلة، وملصقات الزجاج، ومواد إضافية أخرى، يتم طباعتها على قاعدة السيراميك.يتم استخدام فرن لوحة الدفع بعد ذلك لتسخين الركيزة مع مواد المقاومة المطبوعةتم تصميم ملف درجة الحرارة في الفرن بعناية لتبخير أي محلولات في معجون المقاومة ثم تجميد المواد المتبقية.يضمن التحكم الدقيق في درجة الحرارة أن الجسيمات الموصلة تشكل مسار موصل ثابت ومتساوي داخل المقاومةيمكن أيضا استخدام الغلاف الجوي القابل للتخصيص في الفرن لمنع الأكسدة من الجسيمات الموصلة على أساس المعدن أثناء التجفيف.هذا يؤدي إلى المقاومات مع قيم المقاومة الدقيقة والتحمل المنخفض، والتي هي ضرورية للدوائر الإلكترونية عالية الدقة.
3.3 تجميد المحفزات
تستخدم المحفزات في الدوائر الإلكترونية لتخزين الطاقة في مجال مغناطيسي. في إنتاج المحفزات، وخاصة تلك المصنوعة من مواد مغناطيسية مثل الفيريت،يتم استخدام فرن الصفائح الدفعية للتجمديتم تصنيع محفزات الفيريت عن طريق الضغط على مسحوق الفيريت إلى الشكل المطلوب ومن ثم تجميعها لزيادة كثافتها وخصائصها المغناطيسية.
يتم التحكم بعناية في عملية الغليان في فرن الصفائح الدفعية لتحسين الشفافية المغناطيسية ومغناطيسية التشبع للمواد الفيرريتية.تم تصميم ملف درجة الحرارة في الفرن لتعزيز نمو الحبوب المغناطيسية داخل هيكل الفيريتيسمح نظام التسخين متعدد المناطق بدورة تحكم في التسخين والتبريد، وهو أمر مهم لتحقيق الخصائص المغناطيسية المرجوة. على سبيل المثال، خلال مرحلة التسخين،يتم زيادة درجة الحرارة تدريجياً إلى القيمة القصوى، عادة ما يكون حوالي 1000 - 1300 درجة مئوية اعتمادا على نوع مادة الفيريت. ثم، خلال مرحلة التبريد،يتم التحكم في درجة الحرارة بعناية لمنع تكوين مراحل غير مرغوب فيها أو الإجهاد في بنية الفيريتبيئة التسخين المستقرة وحركة الطبق السلسة تضمن أن المحفزات يتم تجميعها بشكل موحد ، مما يؤدي إلى قيم حثيثة ثابتة وأداء عالي الجودة.
3.4 صناعة الصمغ لأساسات الدوائر المتكاملة
أساسات الدوائر المتكاملة (IC) هي المنصات التي يتم تركيب رقائق IC عليها. عادة ما تكون هذه الأساسات مصنوعة من مواد السيراميك ، مثل الألومينا أو نتريد الألومنيوم.يتم استخدام فرن الصفائح الدفعية لتخمير هذه الأساسات السيرامية لتحقيق الخصائص الميكانيكية والكهربائية المطلوبة.
أثناء عملية التخمير، يتم تشكيل مسحوق السيراميك أولاً إلى الشكل المطلوب، وغالباً من خلال عمليات مثل الضغط أو صب الحقن.يستخدم فرن الصفيحة الدفعية بعد ذلك لتسخين الركائز الخضراء (غير المخمرة)إن التحكم الدقيق في درجة الحرارة أمر حاسم لضمان أن يكون للجزء السفلي السيراميكي كثافة متساوية وملء سطح سلس.سطح ناعم ضروري للاتصال السليم من رقائق IC إلى الركيزةيمكن استخدام الغلاف الجوي القابل للتخصيص في الفرن لمنع أكسدة المواد السيرامية والتحكم في التركيب الكيميائي للسطح.إن القدرة الإنتاجية العالية لفرن الصفائح الدفعية تسمح بإنتاج كميات كبيرة من الركائز IC، تلبية الطلبات واسعة النطاق لصناعة أشباه الموصلات.
3.5 تجميد مواد التعبئة الإلكترونية
كما يتم تجميد مواد التعبئة الإلكترونية، مثل العبوات السيرامية أو المركبات المعدنية السيرامية، باستخدام أفران الصفائح الدفعية. تستخدم هذه المواد لحماية وتأمين المكونات الإلكترونية،توفير الدعم الميكانيكي والعزل الكهربائي.
في حالة العبوات السيراميكية ، يتم استخدام عملية التخمير في فرن الصفائح الدفعية لتكثيف المادة السيراميكية وتحسين قوتها الميكانيكية.تم تصميم ملف درجة الحرارة بعناية لضمان أن الحزمة لديها الأبعاد الصحيحة والتسامحات بعد التجمدبالنسبة للمكونات المكونة من المعدن والسيراميك ، يتم استخدام عملية التخمير في الفرن لربط المراحل المعدنية والسيراميكية معًا.يمكن استخدام الغلاف الجوي القابل للتخصيص للسيطرة على ردود الفعل الواجهة بين المعدن والسيراميك، مما يؤدي إلى ربط قوي وموثوق به. القدرة الإنتاجية العالية لفرن لوحة الدفع تمكن من إنتاج كميات كبيرة من مواد التعبئة الإلكترونية بكفاءة.والذي هو ضروري لإنتاج حجم كبير من الأجهزة الإلكترونية.
4أسئلة شائعة
4.1 ما هي نطاق درجة الحرارة النموذجي لتخمير المكونات الإلكترونية في فرن الصفائح الدفعية؟
نطاق درجة الحرارة يختلف حسب نوع المكون الإلكتروني والمواد المستخدمةيمكن أن تتراوح درجة حرارة التجفيف من 1000 إلى 1300 درجة مئويةبالنسبة لبعض المكونات أو المواد المعتمدة على المعادن ذات نقاط الذوبان المنخفضة ، يمكن أن تكون درجة حرارة التكثيف في نطاق 500 - 900 درجة مئوية.
4.2 كيف تؤثر الغلاف الجوي في فرن الصفائح الدفعية على عملية التخمير؟
الغلاف الجوي في الفرن يمكن أن يكون له تأثير كبير على عملية التجمد. يتم استخدام غازات غير فعالة مثل النيتروجين أو الأرجون لمنع أكسدة المكونات.يمكن استخدام غازات تخفيف مثل الهيدروجين لتعزيز بعض التفاعلات الكيميائيةيمكن أن يؤدي الجو الخاطئ إلى الأكسدة أو التلوث أو التفاعلات الكيميائية غير الصحيحة.والتي يمكن أن تحلل جودة المكونات المختلطة.
4.3 هل يمكن استخدام فرن الصفائح الدفعية لتخمير أنواع مختلفة من المكونات الإلكترونية في وقت واحد؟
في بعض الحالات، من الممكن أن يتم تجميد أنواع مختلفة من المكونات الإلكترونية في وقت واحد في فرن لوحة دفع،بشرط أن تكون ملامح درجة حرارة التجفيف ومتطلبات الغلاف الجوي متشابهةومع ذلك، إذا كانت المتطلبات مختلفة اختلافا كبيرا، فإنه ليس من المستحسن لأنه قد يؤدي إلى النتائج غير المثلى للتخمس لواحد أو أكثر من أنواع المكونات.
4.4 كم مرة تحتاج فرن الصفائح إلى صيانة؟
تعتمد تواتر صيانة فرن الصفائح الدفعية على استخدامها. الصيانة المنتظمة، بما في ذلك فحص عناصر التدفئة على أي علامات على التآكل أو التلف،فحص العزل من أجل فقدان الحرارة، وضمان تشغيل آلية الدفع بشكل صحيح ، يجب أن تتم مرة واحدة على الأقل في الشهر. بالإضافة إلى ذلك ، يجب أن يتم معايرة نظام التحكم في درجة الحرارة بشكل دوري ،عادة كل 3 - 6 أشهرلضمان قراءات دقة لدرجة الحرارة.
4.5 ما هي العوامل الرئيسية التي يمكن أن تؤثر على جودة المكونات الإلكترونية المحلاة في فرن الصفائح الدفعية؟
العوامل الرئيسية تشمل دقة درجة الحرارة، وتوحيد درجة الحرارة داخل الفرن، واستقرار حركة لوحة الدفع، وتكوين ومعدل تدفق الغلاف الجوي داخل الفرن،ونوعية المواد الأساسيةأي انحراف في هذه العوامل يمكن أن يؤدي إلى عيوب في المكونات المحلاة ، مثل الخصائص غير المتسقة ، التشقق ، أو التكوين الكيميائي غير الصحيح.
