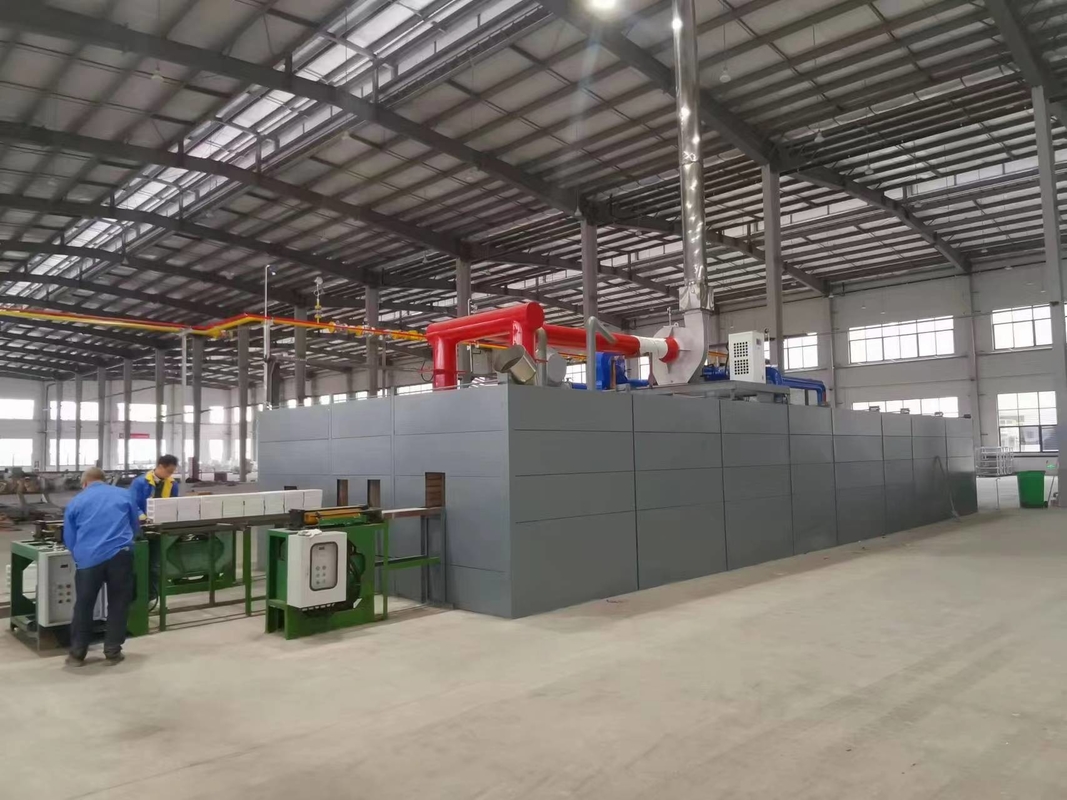

المعالجة الزجاجية السيراميكية الدفع الصفيحة الفرن متعددة الاستخدامات الدقيقة
فرن الصفائح الدفعية للزجاج - معالجة السيراميك: متعددة الاستخدامات ودقيقة
1لمحة موجزة
فرن الصفائح الدفعية المصمم لمعالجة الزجاج والسيراميك هو معدات معالجة حرارية متطورة.وهي مصممة خصيصا لتلبية المتطلبات الفريدة من تحويل الزجاج إلى الزجاج - السيراميك من خلال عملية التحكم في التدفئة والتبريد.
يعمل الفرن على مبدأ التدفق المستمر. يتم وضع قطع العمل الزجاجية السيراميكية، في كثير من الأحيان في شكل قطع زجاجية مسبقة الشكل، على لوحات دفع مقاومة للنيران.ثم يتم دفع هذه الألواح ميكانيكيا من خلال المناطق المختلفة من الفرنيتم تقسيم الفرن إلى عدة أقسام، كل منها مع نظام التحكم في درجة الحرارة الخاصة به.
يتم تجهيز قسم التسخين في فرن الصفيحة المضغوطة بعناصر تسخين عالية الجودة، والتي يمكن أن تكون سخانات مقاومة كهربائية، أو محترقات غازية، أو مزيج من الاثنين،اعتمادا على حجم التشغيل وتوافر الطاقةيتم ترتيب عناصر التدفئة هذه بعناية لتوفير توزيع حراري موحد ومتحكم به بدقة داخل غرفة الفرن. يمكن رفع درجة الحرارة في هذا القسم إلى مستويات عالية،عادة في نطاق 800 - 1200 درجة مئوية، اعتمادا على صياغة الزجاج السيراميكية المحددة.
عندما تتحرك قطع العمل الزجاجية السيراميكية عبر منطقة التسخين ، فإن الزجاج يخضع لسلسلة من التغييرات الفيزيائية والكيميائية.وفي نفس الوقت، تبدأ بعض عمليات التكوين النووي والتكريستاليزة في الحدوث.ونوع البلورات التي ستشكل داخل مصفوفة الزجاج.
بعد مرحلة التسخين ، تدخل القطع إلى منطقة التبريد. عملية التبريد في فرن لوحة الدفع لمعالجة الزجاج والسيراميك هي أيضًا خاضعة لسيطرة عالية.يمكن أن يؤدي التبريد السريع إلى الضغوط الداخلية والشقوق في منتجات الزجاج والسيراميك، في حين أن التبريد البطيء جدا قد يؤدي إلى الزيادة في التبلور أو نمو الكريستال غير السليم. لذلك تم تصميم منطقة التبريد مع نظام من المروحة، قنوات الهواء،وأحيانا سترات تبرد بالماء لتنظيم معدل التبريدهذا يضمن أن منتجات الزجاج والسيراميك تحقق الهيكل المجهري المطلوب والخصائص الميكانيكية.
فرن الصفائح المضغوطة لديه أيضا آلية تحميل وتفريغ. تم تصميم منطقة التحميل لتسهيل وضع قطع العمل الزجاجية السيرامية بسلاسة على الصفائح المضغوطة ،ضمان الفراغ المناسب للسماح بتسخين متساوفي نهاية التفريغ ، يتم إزالة منتجات الزجاج والسيراميك المعالجة بالكامل من لوحات الدفع وهي جاهزة لمزيد من التفتيش أو التشطيب أو التجميع.
2الخصائص
2.1 تحكم دقيق في درجة الحرارة
واحدة من أهم ميزات فرن الصفائح الدفعية لمعالجة الزجاج والسيراميك هي قدرته على توفير تحكم دقيق للغاية في درجة الحرارة.يتم وضع عدة أزواج حرارية بشكل استراتيجي في جميع أنحاء غرفة الفرن لمراقبة درجة الحرارة في نقاط مختلفةهذه العاملات الحرارية متصلة بنظام تحكم معقد يمكنه ضبط طاقة الطاقة من عناصر التدفئة في الوقت الحقيقيهذا يسمح لخلافات درجة الحرارة داخل الفرن للحفاظ على ضمن نطاق ضيق جدا، عادة ± 2 - 5 درجة مئوية. مثل هذا التحكم الدقيق في درجة الحرارة أمر ضروري لتحقيق منتجات زجاجية-سيراميكية ثابتة وعالية الجودة،حيث أن تقلبات درجة الحرارة الصغيرة يمكن أن تؤثر بشكل كبير على عملية التبلور والخصائص النهائية للمادة.
2.2 ملامح التدفئة متعددة الاستخدامات
يمكن برمجة الفرن ليتبع مجموعة واسعة من ملامح التسخين. تتطلب تركيبات الزجاج والسيراميك المختلفة معدلات تسخين وتبريد محددة ،وكذلك أوقات الاحتفاظ بمستويات درجة حرارة معينة. نظام التحكم في فرن الصفيحة يدع المستخدمين لإدخال ملفات تعريف التدفئة المصممة خصيصا. هذه التنوعية تمكن من إنتاج مجموعة متنوعة من منتجات الزجاج - السيراميك،من تلك التي لها بنية بلورية بسيطة إلى معقدة، الزجاج متعدد المراحل - السيراميك سواء كانت عملية سريعة للإنتاج على نطاق صغير أو عملية بطيئة ومسيطرة بعناية للإنتاج على نطاق واسعيمكن ضبط فرن الصفيحة الضغطية وفقًا لذلك.
2.3 التشغيل المستمر
التشغيل المستمر لفرن الصفيحة يقدم إنتاجية عالية. على عكس فرن النوع المجموعة، حيث تبدأ دورة الإنتاج وتتوقف لكل حمولة،الفرن لوحة الدفع يمكن أن تعمل باستمرار الزجاج - قطع العمل السيراميكيةهذا التدفق المستمر يقلل من وقت التوقف بين المجموعات، ويزيد من الإنتاج العام، وهو أكثر كفاءة في استخدام الطاقة على المدى الطويل.الحركة المستمرة للصفائح الدفع أيضا يضمن بيئة معالجة أكثر تكافؤا، لأن كل قطعة تعمل تخضع لدورة تسخين وتبريد متسقة.
2.4 مواد مقاومة للنيران عالية الجودة
داخل فرن الصفائح المضغوطة محاط بمواد مقاومة للنار عالية الجودة. هذه المواد تم اختيارها لخصائصها العازلة الحرارية الممتازة، مقاومة درجات الحرارة العالية،و الاستقرار الكيميائي. يساعد الغطاء الحار على تقليل فقدان الحرارة من غرفة الفرن ، والتي لا توفر الطاقة فحسب ، بل تساعد أيضًا على الحفاظ على بيئة درجة حرارة مستقرة. بالإضافة إلى ذلك ،لا تتفاعل المواد الصلبة مع المواد الزجاجية السيرامية أثناء المعالجة، ضمان نقاء ونوعية المنتجات النهائية.
2.5 التشغيل الآلي
أفران الصفائح الدفعية الحديثة لمعالجة الزجاج والسيراميك ذاتية التشغيل للغاية. آلية الدفع، ومراقبة درجة الحرارة، وأنظمة المراقبة كلها متكاملة ويمكن تشغيلها عن بعد.هذه الأتمتة تقلل من الحاجة إلى العمل اليدوي، يقلل من الأخطاء البشرية، ويسمح لتحكم أفضل في العملية. يمكن للمشغلين مراقبة العملية بأكملها من غرفة التحكم،إجراء التعديلات حسب الحاجة وضمان تشغيل الفرن بسلاسة على مدار الساعة.
3التطبيقات
3.1 صناعة أدوات الطبخ
أجهزة الطهي الزجاجية السيراميكية هي تطبيق شائع للمواد الزجاجية السيراميكية التي يتم معالجتها في أفران الصفائح الدفعيةوالسطح المقاوم للحرارة من المطبخات الزجاجية السيراميكية يجعلها مرغوبة جداً في المطبخ الحديثفي إنتاج أجهزة طبخ الزجاج والسيراميك، يتم استخدام فرن لوحة الدفع لتحويل أوراق الزجاج المسطحة إلى لوحات زجاجية وسيراميكية ذات الخصائص المطلوبة.
يتم وضع الأوراق الزجاجية أولاً على لوحات الدفع ودفعها إلى الفرن. يتم التحكم بعناية في عملية التسخين في الفرن لبدء تبلور الزجاج.المطبخات الزجاجية السيراميكية الناتجة لها درجة عالية من الشفافية، والتي تسمح باستخدام عناصر التدفئة تحت السطح.يضمن التحكم الدقيق في درجة الحرارة في فرن الصفائح الدفعية أن تكون أوائل الطهي الزجاجية السيراميكية ذات سمك متساوي وخصائص نقل الحرارة المتسقةهذا يؤدي إلى تسخين متساوي عبر سطح الطباخ ، مما يوفر أداء طهي فعال وموثوق به.
صناعة أدوات الطبخ تستخدم أيضاً مواد زجاجية - سيراميكية لخبز الأطباق و أغطية أدوات الطبخ.يستخدم فرن الصفائح الدفعية لمعالجة المواد الزجاجية السيرامية التي يمكن أن تتحمل درجات الحرارة العالية من الخبز والطبخهذه المنتجات الزجاجية السيراميكية ليست فقط مقاومة للحرارة ولكن لديها أيضا مقاومة عالية للصدمات الحرارية، مما يعني أنها يمكن نقلها من الفرن الساخن إلى سطح العمل البارد دون الشقوق.التشغيل المستمر من فرن لوحة الدفع يسمح لإنتاج واسع النطاق من هذه المواد الطبخية، لتلبية الطلب الكبير في السوق.
3.2 صناعة الإلكترونيات
في صناعة الإلكترونيات، تستخدم مواد الزجاج والسيراميك التي يتم معالجتها في أفران الصفائح الدفعية في تطبيقات مختلفة.واحد من هذه التطبيقات هو في إنتاج الركائز لدارات متكاملة (ICs)تحتوي الأساسات الزجاجية السيراميكية على العديد من المزايا مقارنة بالأساسات العضوية التقليدية، مثل التوصيل الحراري الأفضل، والعزل الكهربائي الأعلى، وتحسين الاستقرار الميكانيكي.
يستخدم فرن الصفائح الدفعية لتحقيق الغبار الزجاجي السيراميكي أو الأجسام الخضراء المكونة مسبقًا إلى قواعد كثيفة وعالية الجودة.التحكم الدقيق في درجة الحرارة أثناء عملية التجمد في الفرن يضمن أن تحتوي القوالب الزجاجية السيرامية على الهيكل الدقيق الصحيح والخصائص الكهربائيةيمكن استخدام هذه الأساسات بعد ذلك لتثبيت وربط المكونات الإلكترونية ، مما يوفر منصة موثوقة وعالية الأداء لـ ICs.
تطبيق آخر في صناعة الإلكترونيات هو في إنتاج مكثفات الزجاج والسيراميك.هذه المكثفات تستخدم في الترددات العالية والتطبيقات عالية الجهد بسبب خصائصها الكهربائية الممتازةيتم استخدام فرن الصفيحة لدفع المواد الزجاجية السيرامية التي تشكل أجسام المكثفات.تساعد عملية التدفئة والتبريد المسيطرة في الفرن على تحسين الخصائص الكهربائية للمكثفات الزجاجية السيرامية، وضمان عملهم الموثوق في الدوائر الإلكترونية.
3.3 صناعة الإضاءة
في صناعة الإضاءة ، تستخدم مواد الزجاج والسيراميك التي يتم معالجتها في أفران الصفائح الدفعية في إنتاج مصابيح التفريغ عالية الكثافة (HID) ومصابيح الهالوجين.يتم استخدام غلافات من الزجاج والسيراميك في هذه المصابيح لأنها يمكن أن تتحمل درجات الحرارة العالية الناتجة أثناء العمل.
يستخدم فرن الصفائح الدفعية لتشكيل وتشغيل مواد الزجاج والسيراميك إلى الأشكال المطلوبة للغلاف.التحكم الدقيق في درجة الحرارة في الفرن يضمن أن الغلاف الزجاجي السيراميكي له سمك صحيح وخصائص بصريةيتم بعد ذلك ملء هذه الغلافات بالغازات المناسبة وتثبيتها بأقطاب كهربائية لإكمال تجميع المصباح.استخدام الغلاف الزجاجي السيراميكي في مصابيح HID والهالوجين يحسن من أدائها، طول العمر، وكفاءة الطاقة.
4أسئلة شائعة
4.1 ما هو وقت المعالجة النموذجي للمواد الزجاجية السيرامية في فرن لوحة دفع؟
يمكن أن يختلف وقت المعالجة اختلافًا كبيرًا اعتمادًا على التكوين المحدد للزجاج والسيراميك ، وتعقيد ملف التدفئة وحجم القطع.بالنسبة للمنتجات الزجاجية السيرامية البسيطة ذات ملامح التدفئة المباشرة نسبياًمع ذلك، بالنسبة للمواد الزجاجية السيرامية الأكثر تعقيدًا أو قطع العمل ذات الحجم الكبير، يمكن أن يتراوح وقت المعالجة من 12 إلى 24 ساعة أو أكثر.هذا لأن معدلات التسخين والتبريد تحتاج إلى التحكم بعناية لضمان التبلور السليم وتطوير الخصائص المرجوة.
4.2 هل يمكن استخدام فرن الصفائح الدفعية لأنواع مختلفة من المواد الزجاجية - السيرامية؟
نعم ، أفران الصفائح الدفعية متعددة الاستخدامات للغاية ويمكن استخدامها لمجموعة واسعة من المواد الزجاجية - السيرامية. قد يكون لتركيبات الزجاجية - السيرامية المختلفة نقاط انصهار مختلفة ،درجات حرارة التبلورومع ذلك، فإن القدرة على برمجة ملفات تعريف التدفئة المصممة خصيصا في فرن لوحة الدفع يسمح لها لاستيعاب أنواع مختلفة من المواد الزجاجية السيراميكية.سواء كان زجاجاً - سيراميكياً على أساس الليثيوم - ألومينوسيليكات لأدوات الطبخ أو زجاج - سيراميكياً على أساس البوروسيليكات للتطبيقات البصرية، يمكن ضبط الفرن لتلبية احتياجات المعالجة المحددة لكل مادة.
4.3 كيف يُقارن صيانة فرن الصفائح الدفعية لمعالجة الزجاج والسيراميك مع أنواع أخرى من الأفران؟
صيانة فرن لوحة دفع لمعالجة الزجاج والسيراميك لديها بعض أوجه التشابه والاختلاف مقارنة مع الفرن الأخرى.غطاء مقاوم للنيران، والإحداثيات الحرارية ضرورية. قد تحتاج إلى استبدال عناصر التدفئة بشكل دوري إذا أظهرت علامات على التآكل أو التلف. يجب فحص الغطاء الحار على أي شقوق أو تآكل،حيث يمكن أن تؤثر على أداء الفرن وكفاءة استخدام الطاقة.
ومع ذلك، بسبب متطلبات التحكم الدقيق في درجة الحرارة في المعالجة الزجاجية السيراميكية، فإن معايرة نظام التحكم في درجة الحرارة في فرن لوحة الدفع أكثر أهمية.هذا النظام يحتاج إلى معايرة بانتظام لضمان قراءات الحرارة الدقيقة والتحكمبالإضافة إلى ذلك ، يجب الحفاظ على آلية لوحة الدفع لضمان التشغيل السلس ،حيث أن أي مخالفات في حركة لوحات الدفع يمكن أن تؤثر على معالجة قطع العمل الزجاجية - السيرامية.
4.4 ما هي خصائص استهلاك الطاقة لفرن لوحة دفع لمعالجة الزجاج والسيراميك؟
استهلاك الطاقة من فرن لوحة الدفع لمعالجة الزجاج والسيراميك يعتمد على عدة عوامل ، بما في ذلك حجم الفرن ، وطريقة التدفئة (الكهربائية أو الغازية) ، ودرجة حرارة المعالجة,وعموماً، فإن أفران الصفائح التي يتم تسخينها بالكهرباء قد يكون لديها استهلاك طاقة أعلى لكل وحدة إنتاج مقارنة بأفران الغاز،خاصة إذا كانت تكلفة الكهرباء مرتفعةومع ذلك، الفرن الذي يتم تسخينه بالكهرباء يوفر تحكم دقيق في درجة الحرارة.
استخدام مواد عالية الجودة في أفران الصفائح يساعد على تقليل خسائر الطاقة.العمل المستمر للفرن يساهم أيضا في زيادة كفاءة استخدام الطاقة مقارنة مع الفرن النوع المجموعة، حيث أن هناك خسارة حرارة أقل مرتبطة بدء وإيقاف عملية التسخين. لتحسين استهلاك الطاقة بشكل أكبر ، يمكن تجهيز أفران الصفائح الدفعية الحديثة بأنظمة استعادة الطاقة ،مثل مبادلات الحرارة، والتي يمكن أن تلتقط وتعيد استخدام حرارة النفايات من غازات العادم من الفرن.
