التحكم التلقائي الأفران المستمرة توفير الطاقة التدفئة الكهربائية

فرن حزام الشبكة / فرن مستمر / التدفئة الكهربائية / هيكل الإطار المعدني / التحكم التلقائي / توفير الطاقة / 900 درجة مئوية

لمحة موجزة

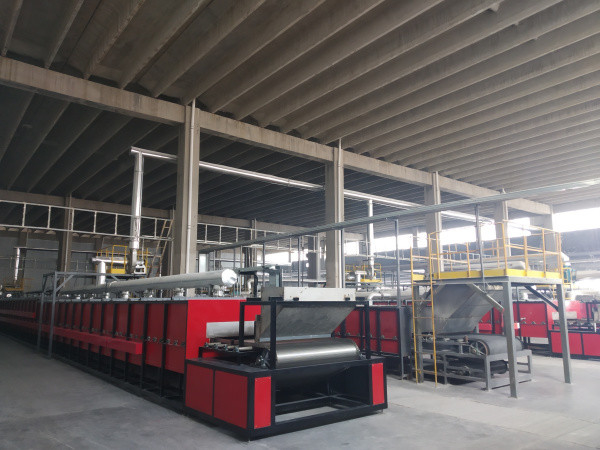

فرن حزام الشبكة هو فرن مستمر ، مع حزام شبكة معدنية كطريقة نقل. يتم حمل حزام الشبكة المعدنية بواسطة أدوات أو لوحات دعم. وفقًا لطريقة التسخين ، يتم تحميل الشبكة المعدنية بواسطة عجلات أو لوحات دعم.يمكن تقسيمها إلى فئتين: فرن الغاز والفرن الكهربائي. يمكن أن يتم اطلاقها على اللهب المفتوح أو اللهب.

يتم ترتيب سلسلة من أدوات الفولاذ المقاوم للصدأ على طول الفرن، ودعم حزام الشبكة المعدنية، الذي يتم تشغيله بواسطة محرك تنظيم السرعة.يمكن وضع المنتج مباشرة على حزام الشبكة للتجفيف أو الطهي. الحزام الشبكي مصنوع من الفولاذ المقاوم للصدأ من مواد مختلفة وفقا لدرجة الحرارة.درجة حرارة الاستخدام العامة لفرن حزام الشبكة أقل من 900 درجة مئوية.

يتكون نظام التحكم في درجة الحرارة من فرن حزام الشبكة من جهاز تحكم PID ذكي بالعرض الرقمي و thyristor ، مما يشكل نظام تحكم مغلق ،والذي يمكنه تحقيق التحكم التلقائي والدقيق في درجة الحرارةيتبنى عنصر التدفئة لوحة التدفئة السيرامية FEC أو عصا التدفئة السيرامية ، ويتبنى نظام تحكم درجة الحرارة جهاز تحكم درجة الحرارة الذكي متعدد المراحل المستورد من اليابان.يمكن تكوين واجهة الاتصال بالبيانات حسب الحاجة، تنظيم السرعة بدون خطوات متغير التردد، والحديد المقاومة للحرارة الشبكة الحزام نقل، ومفهوم تصميم عجلة التوتر زاوية لف كبير لضمان نقل السلس للمنتج.

كمعدات حرارية للإنتاج المستمر ، يختلف نظام عمل فرن الحزام الشبكي اختلافًا كبيرًا اعتمادًا على نوع الوقود وهيكل الفرن ومنتجات التحميص وشكل التحميص ، إلخ.جودته مستقرة وموثوقة، وحدة درجة حرارة الفرن، وتوفير الطاقة قد تم الاعتراف بها من قبل العملاء.

الهيكل

تتكون مجموعة كاملة من أجهزة فرن الحزام الشبكي من ثلاثة أجزاء: جسم الفرن، نظام نقل الحزام الشبكي ونظام التحكم في درجة الحرارة.

1يتكون جسم الفرن من قسم التغذية، قسم ما قبل الحرق، قسم التخمير، قسم التبريد البطيء، قسم تبريد المياه وقسم التفريغ.

2يتكون نظام نقل حزام الشبكة من حزام شبكة مقاوم لدرجات الحرارة العالية، جهاز نقل، الخ سرعة تشغيل فرن حزام الشبكة يتم ضبطها بواسطة محول التردد،ويتم تكوين جهاز قياس سرعة حزام الشبكة الرقميةيمكن قراءة سرعة الحزام مباشرة.

3نظام التحكم في درجة الحرارة يتكون من المزدوج الحراري.

نظام العمل

كمعدات خاصة للشواء الناقل للكاتاليست، نظام عمل الفرن يتضمن أساسا أساس الفرن، هيكل الفرن الرئيسي، نظام نقل حزام الشبكة، نظام التدفئة الكهربائية،نظام تداول الهواء الساخن، نظام إزالة غازات العادم، نظام التبريد، نظام التحكم التلقائي، الخ

1يستخدم فرن حزام الشبكة هيكل إطار معدني ، ولا تكون المتطلبات للأساس مرتفعة ، وخاصة القدرة على تحمل الأرض ومتطلبات الارتفاع.الاحتياجات للقدرة على تحمل الأرض تصل إلى 8 أطنان / متر مربع، والموقع مسطح. الأساس هو الخرسانة سميكة 300 ملم، ويتم وضع جسم الفرن على سطح أسفل الخرسانة.

2يتخذ الإطار المعدني وحدات هيكلية مستقلة ، يتم لحامها بأنبوبات مستطيلة. يتم لحام الهيكل الذي يحمل المواد الحارقة بالصلب القناة.طول كل هيكل وحدة هو 2mيبلغ طول إطار رأس الفرن 1.5 متر ، ويتم توصيل إطار ذيل الفرن بواسطة المسامير. هناك مشواطير ضبط في الأسفل لضبط الارتفاع الكلي للإطار.

3يتكون نظام نقل فرن حزام الشبكة من حزام الشبكة، ومرور، ومرور، وجهاز تصحيح الانحراف وآلية الطاقة.يجب اختيار قطر لف حزام الشبكة وقطر عمود الخيط بشكل معقول لضمان أن قوة حزام الشبكة الكلية وحجم الفجوة تلبي متطلبات التصميم.

4. يستخدم فرن الحزام الشبكي التسخين الكهربائي. يتم لف عنصر التسخين الكهربائي بسلك مقاومة النيكل 80 الكروم 20. هذا العنصر التسخيني موثوق به وسهل الصيانة. عند الضرورة ، يتم تثبيت الحرارة الكهربائية في الحفرة.يمكن استبدالها في حالة ساخنة دون إيقاف الفرنفي نفس الوقت، من أجل منع المواد المكسورة التي تسقط من خلال فجوة حزام الشبكة من السقوط مباشرة على عنصر التدفئة المقاومة،يتم اتخاذ تدابير حماية ضرورية فوق عنصر التدفئة المقاومة.

5سوف يؤدي تحرّق حامل المحفز إلى إنتاج كمية معينة من غازات العادم.يتم تثبيت فرعين من غازات العادم على رأس الفرن من فرن حزام الشبكة لإخراج غازات العادم في الوقت المناسب.

6يستخدم فرن الحزام الشبكي تبريد التهوية القسرية لخفض درجة الحرارة في الفرن. كما يقلل تبريد التهوية القسرية من طول قسم تبريد الفرن.

7بالإضافة إلى التحكم في تحويل تردد محرك حزام الشبكة، آلية التوتر الآلي حزام الشبكة وآلية تصحيح الانحراف الآلي المذكورة أعلاه،الفرن حزام الشبكة يدرك أيضا التحكم التلقائي في درجة الحرارة وجميع ضغوط المروحة.

التطبيق

فرن حزام الشبكة مناسب بشكل رئيسي للسيراميك الخاصة، السيراميك الهيكلي، السيراميك الإلكتروني، السيراميك الوظيفي، المواد المغناطيسية، المساحيق الإلكترونية، الأجهزة الإلكترونية،السيراميك من قشرة العسل ومجالات أخرى;
